توجه کنید

• تمام تصاویر در این دستورالعمل تنها برای مرجع هستند. تصاویر و اشیا ممکن است کمی متفاوت باشند، اما روش نصب یکسان است.
• برای تسهیل نصب شما، قبل از نصب، به دقت دستورالعمل ها را بخوانید. قبل از نصب، مراقب باشید که سطح ماشین شما محافظت شود. از پاک کردن آن اجتناب کنید.
• لطفا به طور مرتب بررسی کنید که آیا تمام اتصالات متصل به وسیله نقلیه شل است. برای اطمینان از استفاده ایمن.

مراحل نصب

لطفا لیست لوازم جانبی و لوازم جانبی را بررسی کنید تا ببینید آیا لوازم جانبی کامل است، پس از اتمام نصب درب درب ماشین، لطفا مدت طولانی را فشار دهید درب درب برای نصب دکمه سوئیچ، در 3-5 ثانیه "بوق" صدای بلند است. بگذارید دستگیره را ببندید و در انتهای درب را فشار دهید. دو "بوق" وجود دارد، یعنی درب دم کامل شده است.

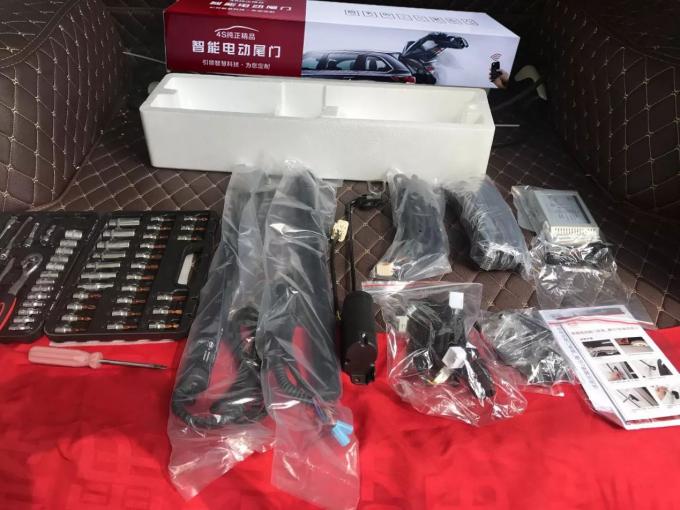

اقدامات حفاظتی ایمنی و ابزار برای آماده سازی قطعات قبل از نصب (چک کردن کامل لوازم جانبی)، قبل از بارگذاری ماشین، یک لایه از پارچه در درب عقب ماشین قرار داده شده است. جلوگیری از تراشیدن بدن، از بین بردن محصول و نصب ابزار.

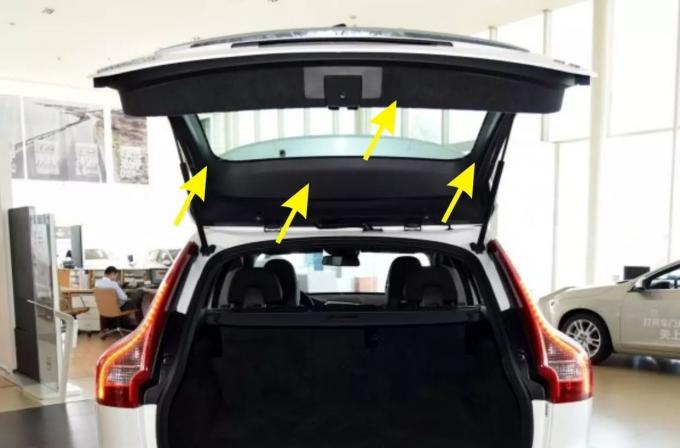

1. پانل ترمینال جدا سازی.

2. سر بلور و قطب ماشین را بردارید، سر توپ شرکت ما را نصب کنید ، یک واشر را به سر توپ اضافه کنید.

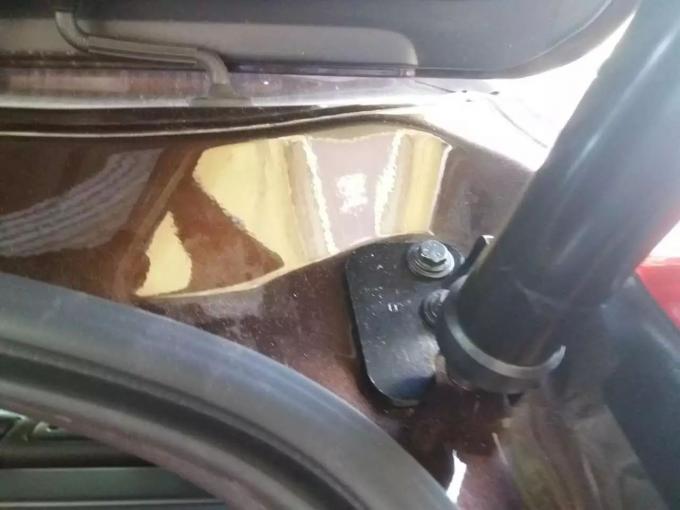

3. براکت پایین تر از ماشین اصلی را بردارید ، براکت پایین و قطب شرکت ما را نصب کنید.

4. سر توپ را بردارید ، سر توپ را از شرکت ما نصب کنید، یک واشر زیر توپ قرار دهید.

5. براکت پایین تر از ماشین اصلی را بردارید ، براکت پایین و قطب شرکت ما را نصب کنید.

6. خط هولزر از طریق سوراخ رزرو شده، چسب پلاگین بر روی کارت عبور می کند (مراحل همان چپ و راست).

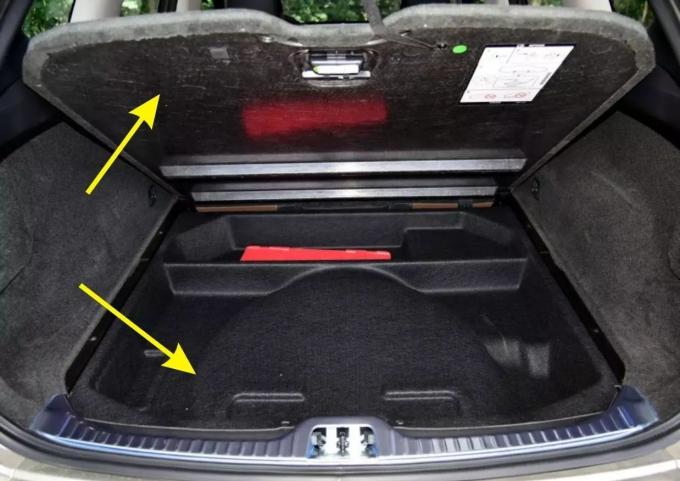

7. کوسن ماشین را بیرون بیاورید.

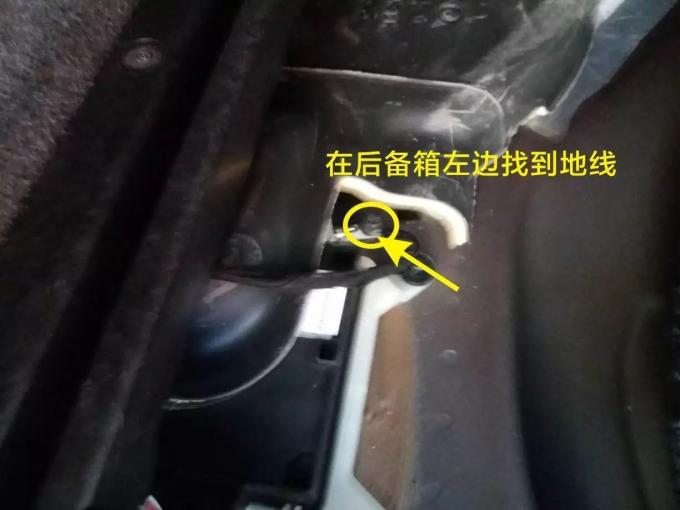

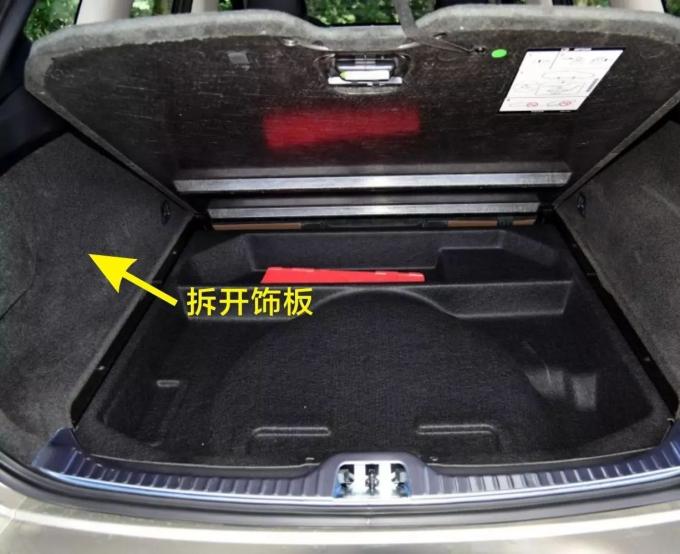

8. پانل برش چپ را بردارید، خط زمین را پیدا کنید.

9. اتصال سیم زمینی.

10. ترمز چپ را بردارید و قدرت را پیدا کنید.

11. فیوز اصلی خودرو 30A را بیرون بیاورید و در پریز برق وصل کنید.

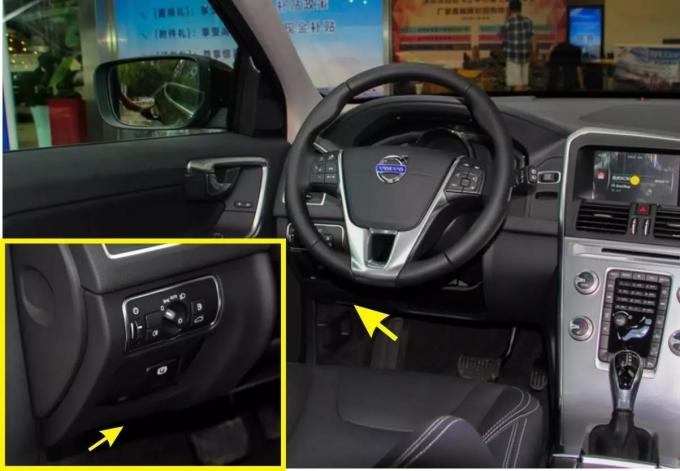

12. تر و تمیز کردن زیر راننده اصلی را بردارید.

13. جفت اصلی OBD با سوکت OBD ما ارتباط برقرار می کند.

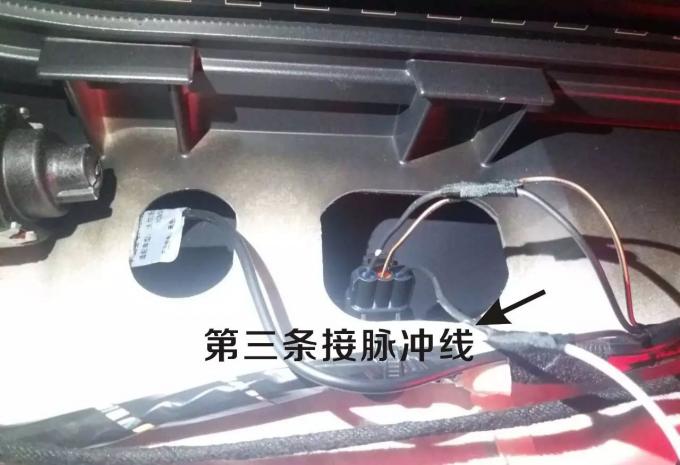

14. بعد از اینکه ماشین اصلی باز می شود، خط سوم سومین خط صندلی کلیدی دم به خط Pulse OBD متصل می شود. (صندلی در درب درب عقب واقع شده است).

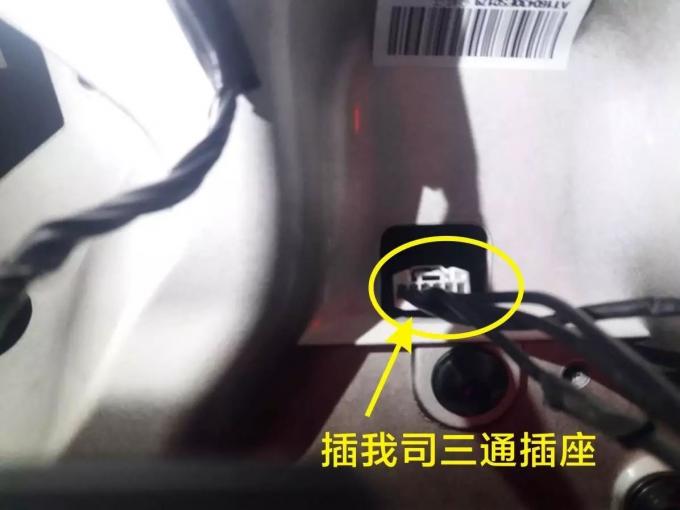

15. صندلی را از موقعیت قفل درب بیرون بکشید تا سوکت آداپتور سه طرفه وصل شود.

16. نصب و راه اندازی جعبه کنترل ما ، خط Holzer، خط مکش برق، خط برق - جعبه کنترل Pluggable، بررسی کنید که آیا صندلی در محل قرار دارد.

17. تنظیم سوئیچ درب دم در صفحه در پانل.
