توجه کنید

• تمام تصاویر در این دستورالعمل تنها برای مرجع هستند. تصاویر و اشیا ممکن است کمی متفاوت باشند، اما روش نصب یکسان است.
• برای تسهیل نصب شما، قبل از نصب، به دقت دستورالعمل ها را بخوانید. قبل از نصب، مراقب باشید که سطح ماشین شما محافظت شود. از پاک کردن آن اجتناب کنید.
• لطفا به طور مرتب بررسی کنید که آیا تمام اتصالات متصل به وسیله نقلیه شل است. برای اطمینان از استفاده ایمن.

مراحل نصب

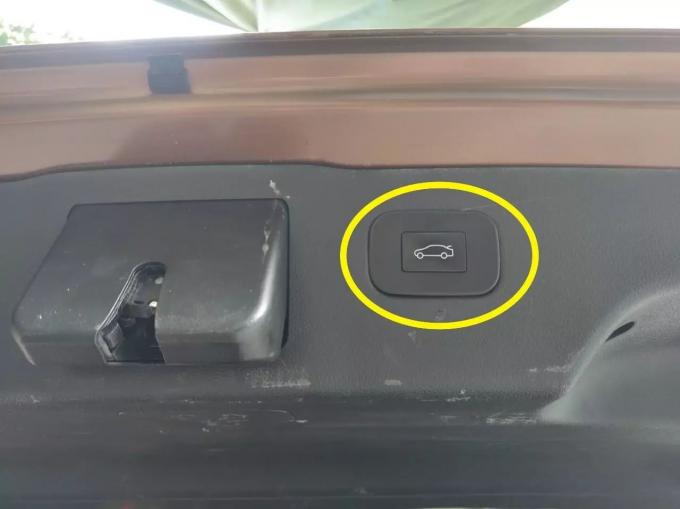

لطفا لیست لوازم جانبی و لوازم جانبی را بررسی کنید تا ببینید آیا لوازم جانبی کامل است، پس از اتمام نصب درب درب ماشین، لطفا مدت طولانی را فشار دهید درب درب برای نصب دکمه سوئیچ، در 3-5 ثانیه "بوق" صدای بلند است. بگذارید دستگیره را ببندید و در انتهای درب را فشار دهید. دو "بوق" وجود دارد، یعنی درب دم کامل شده است.

اقدامات حفاظتی ایمنی و ابزار برای آماده سازی قطعات قبل از نصب (چک کردن کامل لوازم جانبی)، قبل از بارگذاری ماشین، یک لایه از پارچه در درب عقب ماشین قرار داده شده است. جلوگیری از تراشیدن بدن، از بین بردن محصول و نصب ابزار.

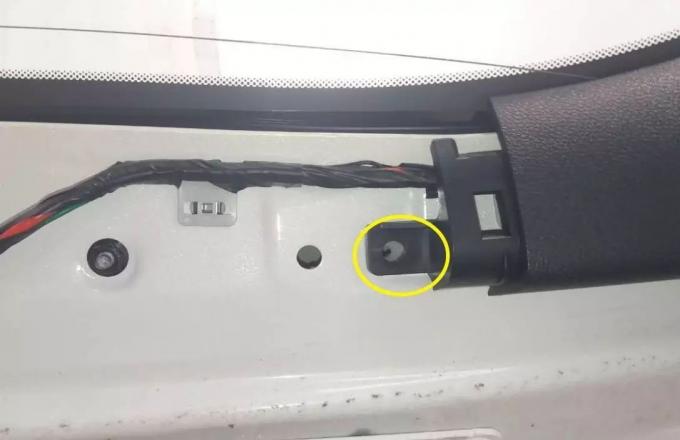

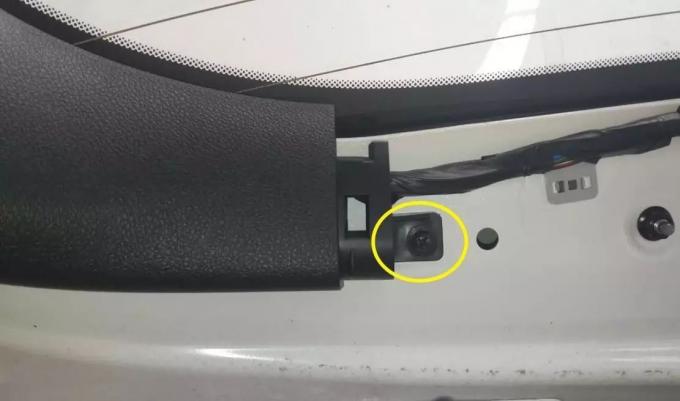

1.First، پیچ را از دایره زرد در پانل ترمینال چپ حذف کنید

2. از پیچ در سمت راست خلاص شوید

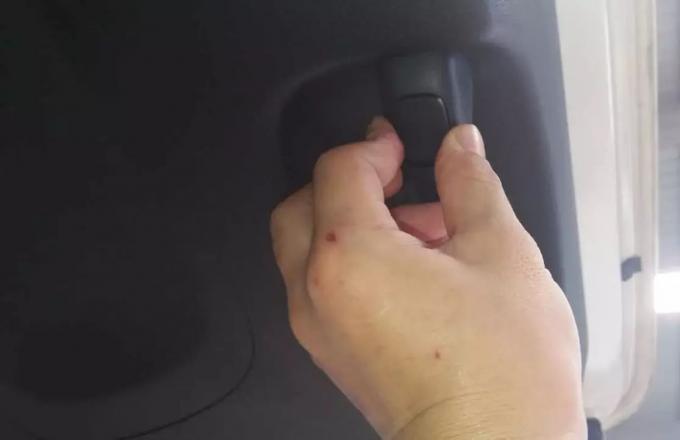

به عنوان تصاویر نشان داده شده، درب درب درب دم را از بین ببرید

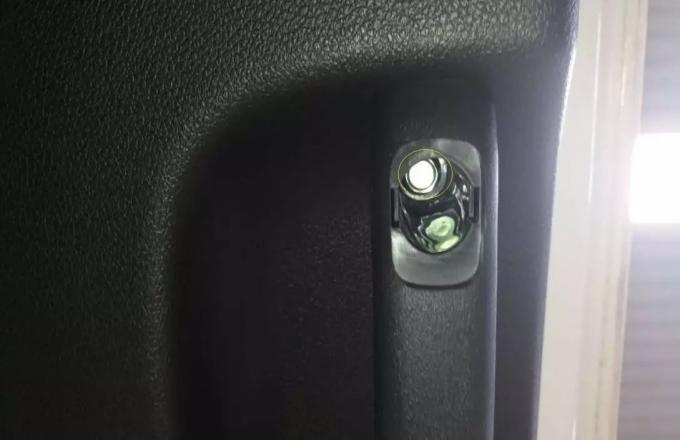

4. بعد از خارج کردن درب از پیچ خارج شوید (همانطور که تصویر نشان داده شده است)، پانل عقب را بردارید

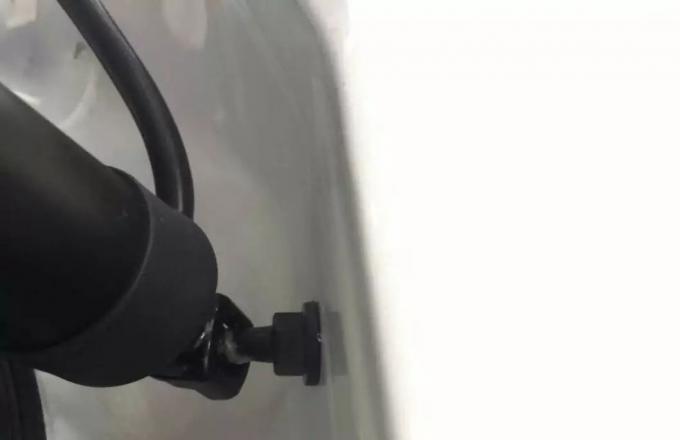

5. برای نصب قطب راست با سر توپ اصلی، قطب با خط به سمت پایین، (مراحل همان چپ و راست)

6. برای نصب قطب راست با سر توپ اصلی (همان مراحل چپ و راست)

7. خط هولزر را از طریق دم سوراخ نگه دارید (همان مراحل چپ و راست)

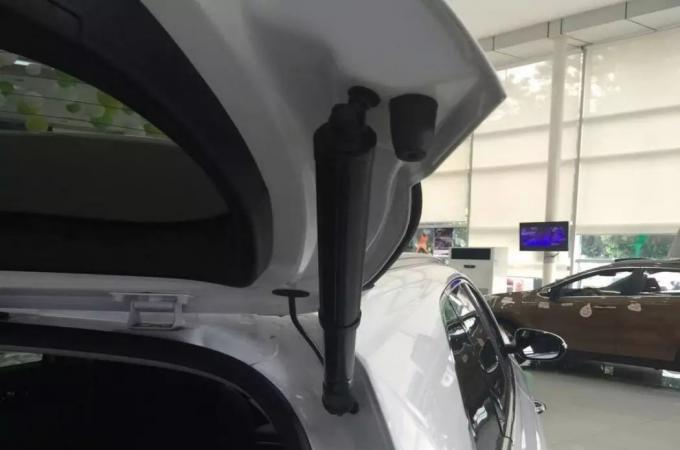

8. تکمیل نصب به عنوان نشان دادن تصویر

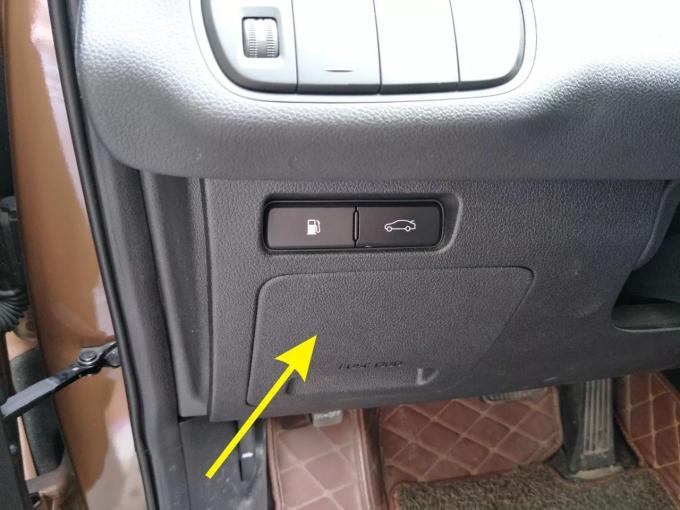

9. در موقعیت نشان داده شده در راننده اصلی ، پیدا کردن جعبه امن و حذف پوشش، نگاه کنید به جعبه امن

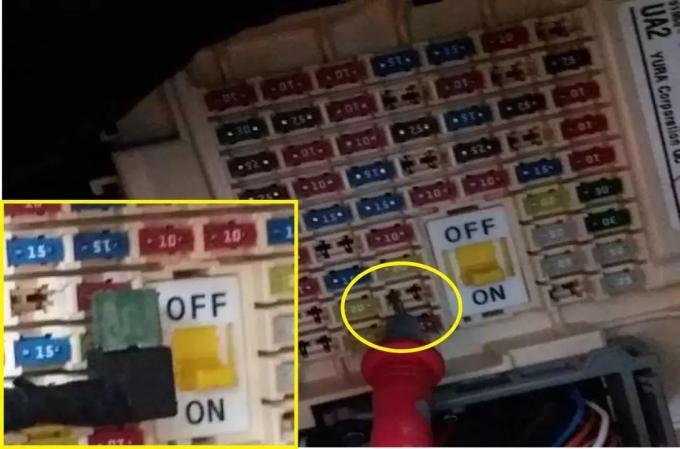

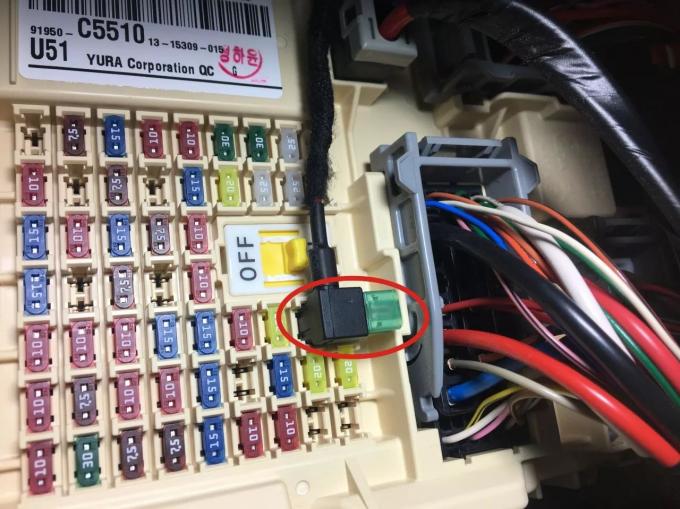

10. موقعیت قدرت در زیر راننده اصلی ، زیر دو مدل مختلف از قدرت مصرف بر اساس نوع برق است.

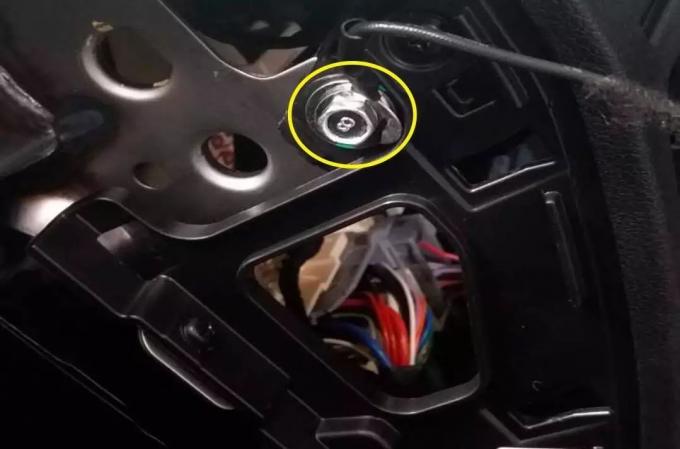

11. سیم زمین اتصال پیچ را در کنار طرف اصلی رانندگی متصل می کند

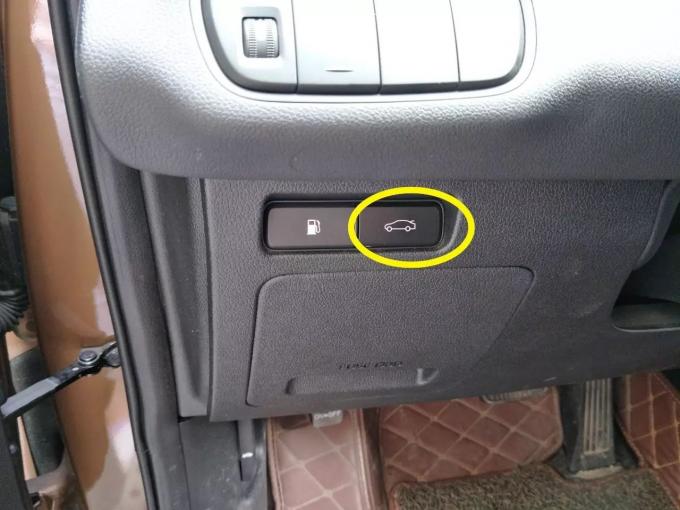

12. راننده اصلی کلیدهای خودرو اصلی را خاموش می کند تا دکمه سوئیچ جلو ما را نصب کند

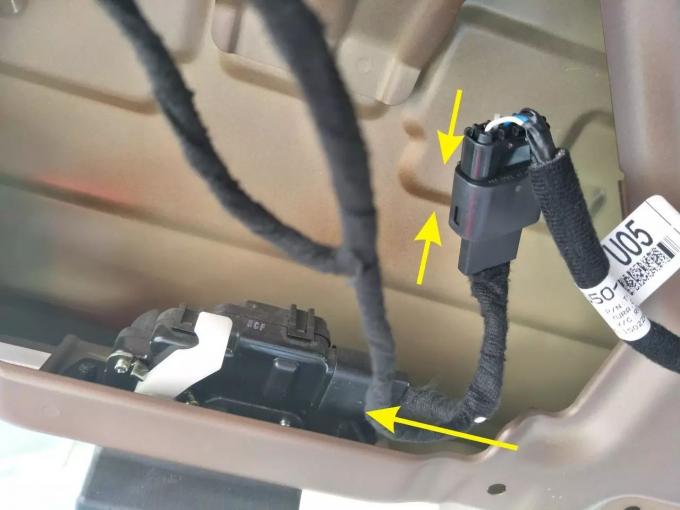

13. سوکت را در انتهای درب پیدا کنید، دو خط از طرف سوئیچ جلو حرکت می کنند، خط سیاه را به این سوکت وصل کنید

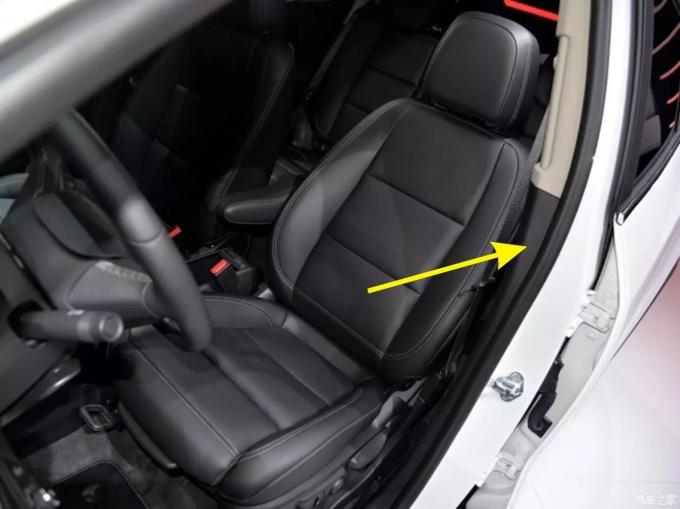

14. کمربند صندلی راننده اصلی را از ستون B حذف می کند تا پانل کنترل مرکزی را پیدا کند

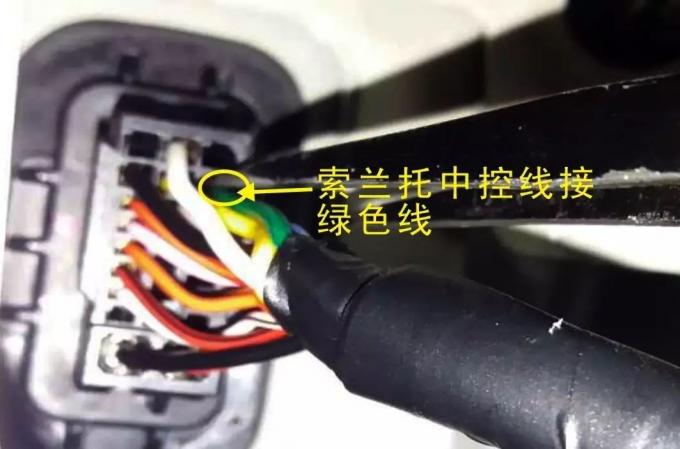

15. خط متوسط ​​خط متصل به خط سبز (از راست به چپ، ردیف اول جک های دوم)

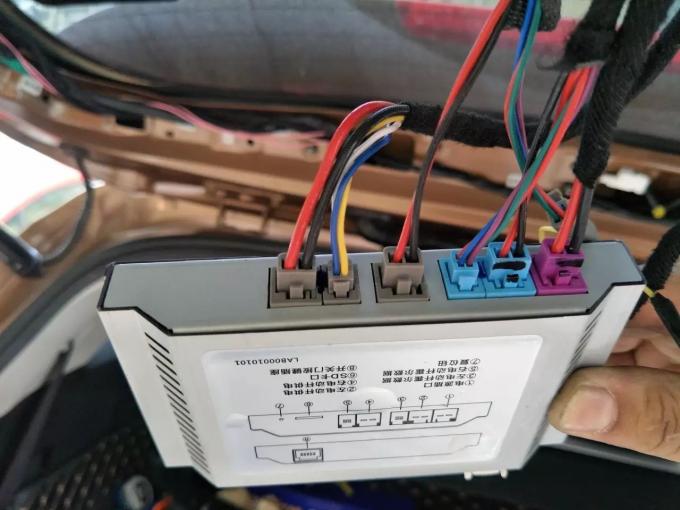

16. خط Holzer، سیم برق و پلاگین الکتریکی بر اساس رنگ کنترل --- جعبه کنترل Pluggable رنگ

17. موقعیت نصب و راه اندازی جعبه کنترل ، با پیچ ها و واشر های ما ثابت شود

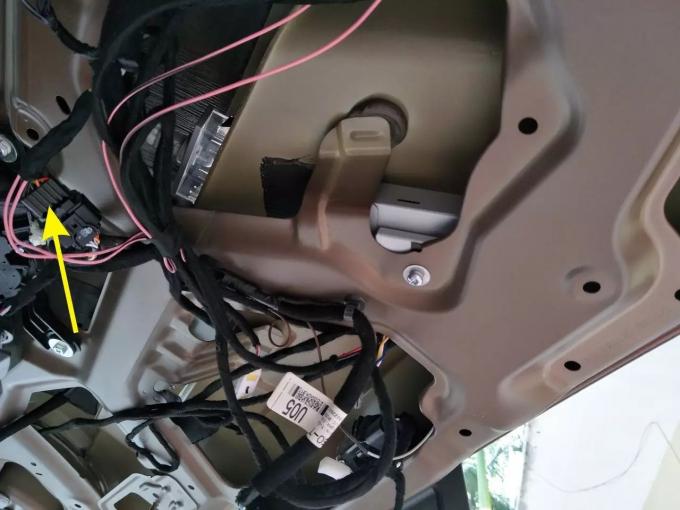

18. پلاگین باز کردن وسیله نقلیه به طور مستقیم با سه سوئیچ آداپتور متصل شده است، در انتهای دیگر درب قفل درب قرار دارد

19. برای تعویض دنده دم به موقعیتی که در تصاویر نشان داده شده است، نصب کنید
